VRML Modelle in MS PowerPoint

Ein grosser Vorteil des VRML Formats ist die Verwendbarkeit der Modelle in einer Vielzahl von Anwendungen. Gerade im CAE Bereich haben interaktiv zu bedienende 3D-Modelle in Vorträgen und Präsentationen erhebliche Vorteile gegenüber statischen oder animierten Grafiken, da bei Bedarf z.B. schnell auf Teilnehmerfragen reagiert werden kann.

Grundsätzlich können VRML-Modelle entweder als Objekt oder als Steuerelement in PowerPoint oder andere MS-Office Programme eingebunden werden. Beide Möglichkeiten werden im folgenden beschrieben.

VRML-Viewer als OLE-Objekt

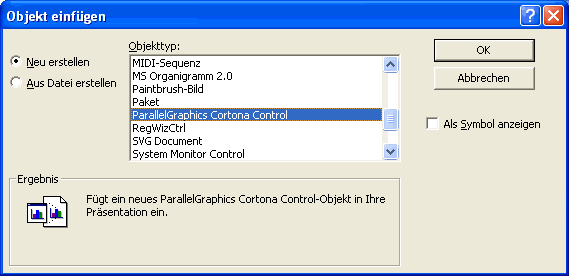

1. Wählen Sie Einfügen -> Objekt
2. Im Dialog markieren Sie "Neu erstellen" und wählen als Objekttyp das passende VRML Control aus

3. Das VRML-Fenster wird auf der Folie angezeigt.
4. Mit einem rechten Mausklick in dieses Fenster öffnen Sie das Kontextmenü des Viewers. Wählen Sie Preferences

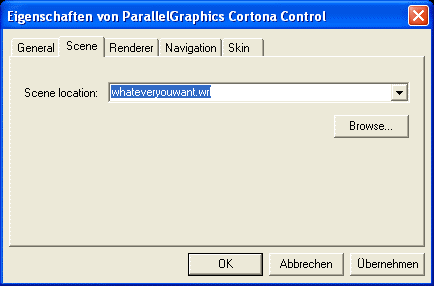

5. Im erscheinenden Dialog können Sie nun unter dem Reiter Scene die gewünschte VRML-Datei auswählen (das kann ein lokales File oder eine Internetreferenz ("http://...") sein)

6. Experimentieren Sie mit den anderen möglichen Einstellungen
7. Der Viewer muß während der Präsentation mit einem Mausklick gestartet werden

VRML-Viewer als Steuerelement

Mit dieser Methode haben Sie volle Kontrolle über alle Eigenschaften der Darstellung. Sie hat weiterhin den Vorteil, dass die Darstellung während der Präsentation automatisch startet und ist damit die von uns favorisierte Methode.

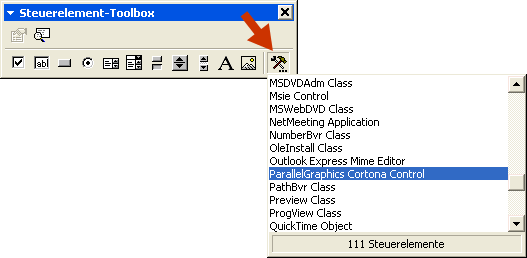

1. Aktivieren Sie im Anzeige-Menü die Steuerelemente-Toolbox
2. Wählen Sie unter dem Icon ("Weitere Steuerelemente...") das gewünschte VRML-Control (z.B. ParallelGraphics Cortona Control)

3. Ziehen Sie mit dem Cursor den Bereich für das VRML-Fenster auf

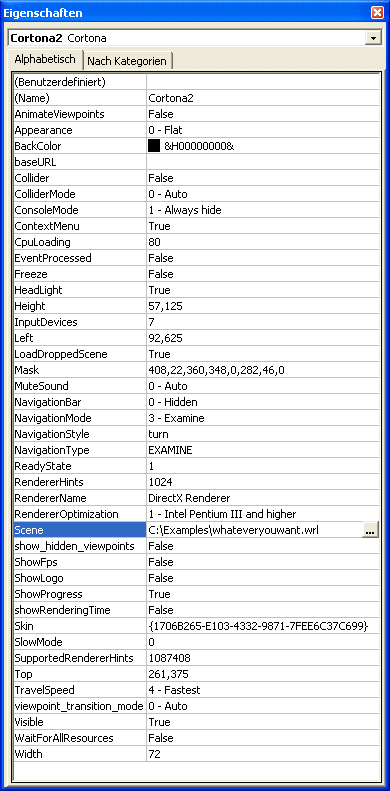

4. Klicken Sie mit der rechten Maustaste in diesen Bereich und wählen Sie Eigenschaften

5. Tragen Sie unter Scene die URL der VRML-Datei ein (das kann ein lokales File oder eine Internetreferenz ("http://...") sein)


Hinweise und Tips aus der und für die Praxis

• Die VRML-Datei wird nicht in die PP-Datei eingebunden. Wenn Sie ihre Präsentation z.B. auf die lokale Platte Ihres Notebooks kopieren, müssen Sie auch die VRML-Datei kopieren. Da die Verbindung zwischen PP- und VRML-Datei nur über einen absoluten Pfad hergestellt werden kann, muss der Pfad entsprechend den oben dargestellten Vorgehensweisen erneut eingestellt werden.
• Auch auf dem Vortragsrechner muss das gleiche VRML-Control installiert sein.
• Denken Sie an beide vorhergehenden Punkte, wenn Sie nicht mit Ihrem Rechner vortragen, sondern Ihre Präsentation z.B. von einem Speicherstick vorführen wollen/sollen/müssen.
• Bei einer gebrannten CD kann der Pfad nicht angepasst werden. Ein Problem, wenn auf dem Vortragsrechner das CD-Laufwerk nicht wie auf Ihrem Rechner dem Laufwerksbuchstaben D: zugeordnet ist.
• Wenn Sie kein Touchpadartist sind, sollten Sie darauf achten, für die Navigation in der VRML-Szene eine Maus zur Verfügung zu haben. Einfache vor/zurück-Fernsteuerungen bieten keine Möglichkeit zur Navigation. Üben Sie die Navigation bei Fernbedienungen mit Trackball.
• Bereiten Sie für den Fall der Fälle eine Ersatzfolie mit statischem Inhalt vor (man braucht nie einen Regenschirm, wenn man einen dabei hat).
